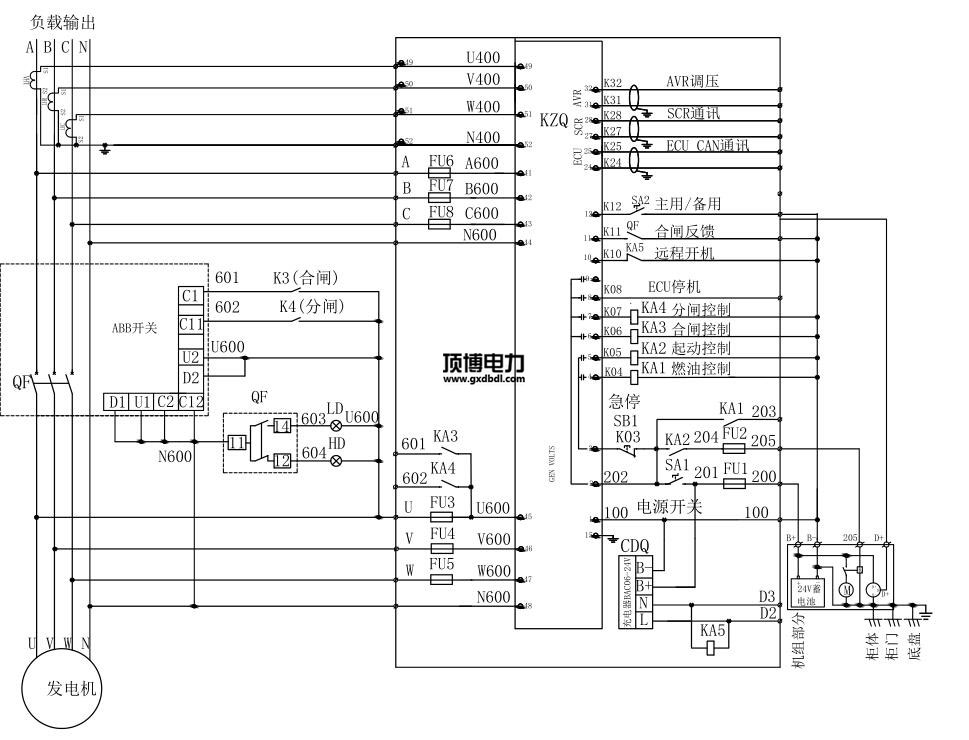

580KW汽油电站机并机柜的线路机械图道理：由充值器AC220V/DC24V，供应电站机保持器所有打出电源适配器DC24V。电站机打火后由KA5联络220V其中继电气产品打出的打火信息。汽油电站机保持器利用信息电路把电站机的电流大小、端电压，频繁，速比等电站机的各种各样的性能指标信息评议到保持器，由保持器会发出消息。   当柴油发动机发三相异步发电装置组机通电后，把电邮到打开柜尾端的主母排。掌握器能够 软件系统软件监视高于一段情况通电汽柴油掌握，启车掌握，能够 DC24V发动继电子产品按钮模拟所在走势。发三相异步发电装置组机掌握器能够 线电流值监测器器电路，监测器器到需求真空塑壳塑壳漏电断路器通电线电流值，掌握器能够 KA3发动继电子产品按钮模拟所在送电走势，合上主打开断路，真空塑壳塑壳漏电断路器送电后送电显示灯灯亮。当掌握软件系统软件可以分闸的时期，能够 KA四分闸发动继电子产品按钮模拟所在分闸走势，主打开真空塑壳塑壳漏电断路器分闸，真空塑壳塑壳漏电断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
序列号	名称大全	机型规模	部门	数据	产品
1	万用式架构真空断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发电机机组马达组管理器	HGM9510	只	2	众智
3	电流电源板块板块	BAC06A	只	2	众智
4	小款里头继电商	HH52P    DC24V	只	8	正泰
5	超小型间启动继电器产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	手机红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	电绝缘子	弧形，灰色，M10	只	12	海坦
14	主材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.zjg-xjt.com
