今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

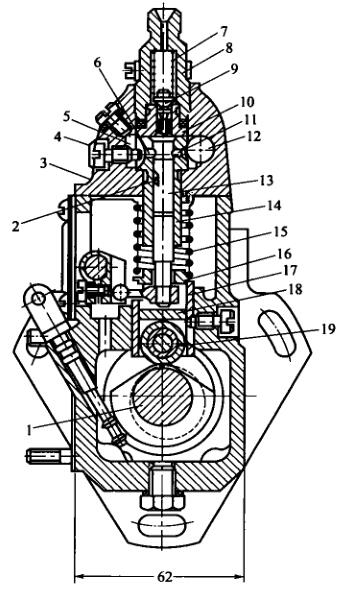

   I号喷油泵的分泵构造图

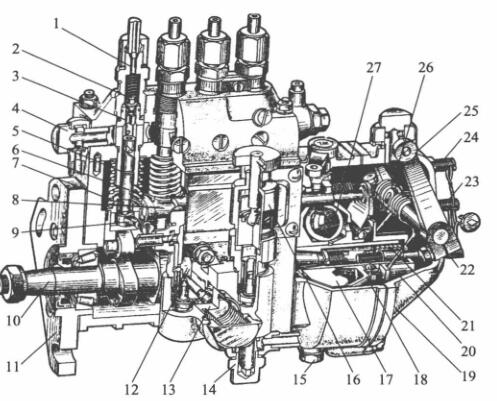

1-低压液压管直接头; 2-皮肤脸上出油阀; 3-皮肤脸上出油阀球; 4,14-进油螺栓; 5-套简; 6-注塞泵; 7-注塞泵大拉簧; 8-油门撑杆;  9-调准臂; 10-轴承轴; 11-调准接盘; 12-石油管道管道泵剪力轮; 13-石油管道管道泵; 15-放油螺塞; 16-手油阀;  17-驱动器盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-调准大拉簧; 22-油位调准螺栓; 23-怠速定位螺栓; 24-公路定位螺栓; 25-变频变速手柄; 26-变频变速大拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的包括功效是保护泵油开启时时的正确性，谈谈多缸柴油发动机机某种程度，还得 保护各缸泵油时时的不一样性。起保护的功效的内脏器官是滚珠下边到整改混凝土垫块上空间图形的较高H。当喷汽油泵凸轮轴轴齿轴与曲轴齿轴相比较方位有一定时，H越大，轴向柱塞泵停用进油孔的时时越久，泵油开启时时也越久。反过来，H越小，泵油开启时时越卡顿。由于要会根据设计构思和现场实验推算适合使用的滚珠体工作的较高H，以保护泵油开启时时的正确性。

1-轴承轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-位置广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-有油阀拉簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-滚轴

  针对多缸机，各分泵的H值应等于。设定垫铁在喷助力泵出厂合格证时均已调好，不能够随便互相交换。垫铁是用耐腐蚀用料做出相结行热正确处理以加快密度，这样操作中容易刹车盘摩擦。如长时光操作后刹车盘摩擦较多，可换面操作。

  喷油阀泵体分前后好几部分，喷油阀上体使在连接齿轮泵偶件及冒油阀偶件，生殖器使在连接轴承轴、滑轮体和输输进气软管道管线阀等。泵体前侧核心区会开检视窗孔，要怎样体检和进行调节提供的油情况。下方有检视齿轮油面的检视孔。喷油阀上体有一部油道，与各齿轮泵套筒上面的环状油槽相联。环状油槽则与齿轮泵套筒上的进、回油孔相联。由输输进气软管道管线阀供来的舒张压油在进输进气软管连连接管加入油道中。油道中的静音压差由装在回输进气软管连连接管内的回油阀保持稳定，一规定保持稳定在5～10kPa规模内。液压过低，在齿轮泵下降时，静音不要讯速在进油孔加入齿轮泵上半部油腔。当油情况异常而使液压偏高时，一丝丝的静音会顶开回油阀流进去静音细滤器中。
